拡張汎用CADオプション 図面PRO

プランナーシリーズ史上初~WEBデータ・ダイレクトレイアウト機能実装オプション~

図面PRO



図面PROは、プレゼン資料から各種申請図のレイアウト機能(編集・印刷)をプランナーに実装した拡張汎用CADオプションです。

拡張された汎用CADには、専用WEBから2D添景画像や図形を印刷用紙にダイレクトにレイアウトできる、プランナーシリーズ史上初の機能が実装されています。



 主な機能ポイント

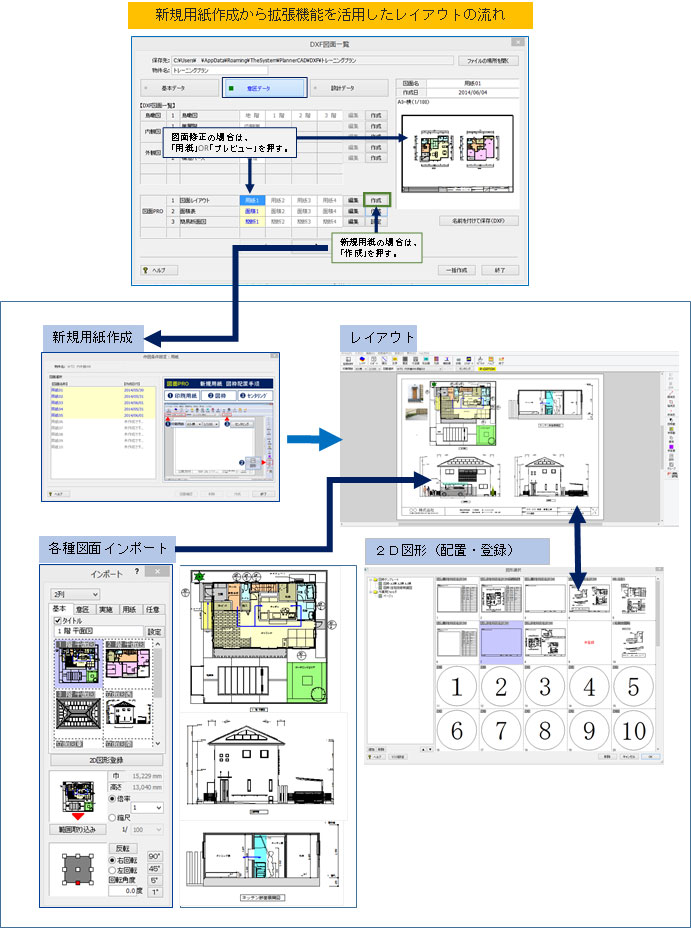

Web2Dダイレクト レイアウト機能 簡易断面図/面積表 汎用拡張機能 出力サンプル
インポート ・ 2D図形(配置・登録)



図面PRO実装時は、画面上部メニューの設計図面に「図面PRO」アイコンが表示されます。

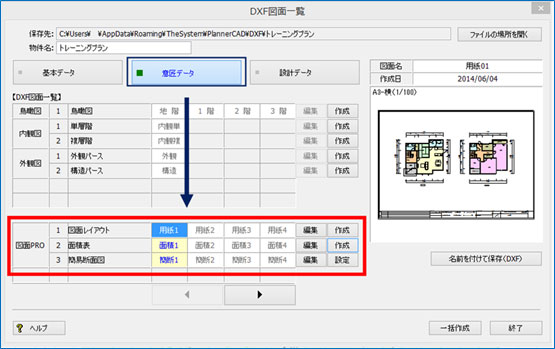

設計図面「図面PRO」を起動すると、「DXF図面一覧画面」の「意匠データ」に 「図面レイアウト」「面積表」「簡易断面図」の
図面作成機能がご利用いただけます。

●図面レイアウト 10ページの白紙用紙のレイアウト印刷と拡張汎用機能が利用できます。
ザ・提案ボードを利用せずに図面レイアウトとプレゼン資料及び各種設計図面のレイアウト印刷が
可能です。
●面積表:敷地面積・部屋面積・収納面積表のDXF図面データ自動作成が可能です。
●簡易断面図 簡易断面図の自動作図は、平面図の簡易断面プレビューからマウス右ボタン 「D-Warp」ボタンを
押すことにより、自動作図が行われます。
図面一覧から簡易断面図を読み込んで加筆修正を行います。





簡易断面図/面積表へ
